КАРАТ РТС 1036
- Модельный ряд: Цифровая радиография

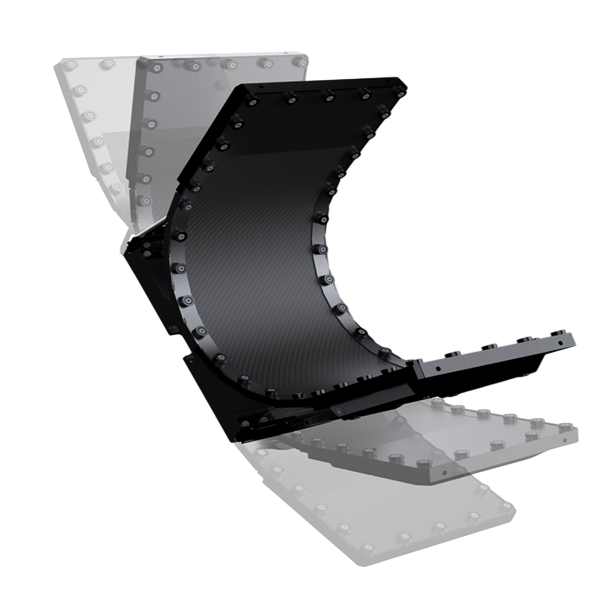

КАРАТ РТС 1036 — комплекс цифровой радиографии с гибким детектором и уникальной системой обработки радиографических изображений. Соответствует стандарту ГОСТ ISO 17636-2 и DICONDE.

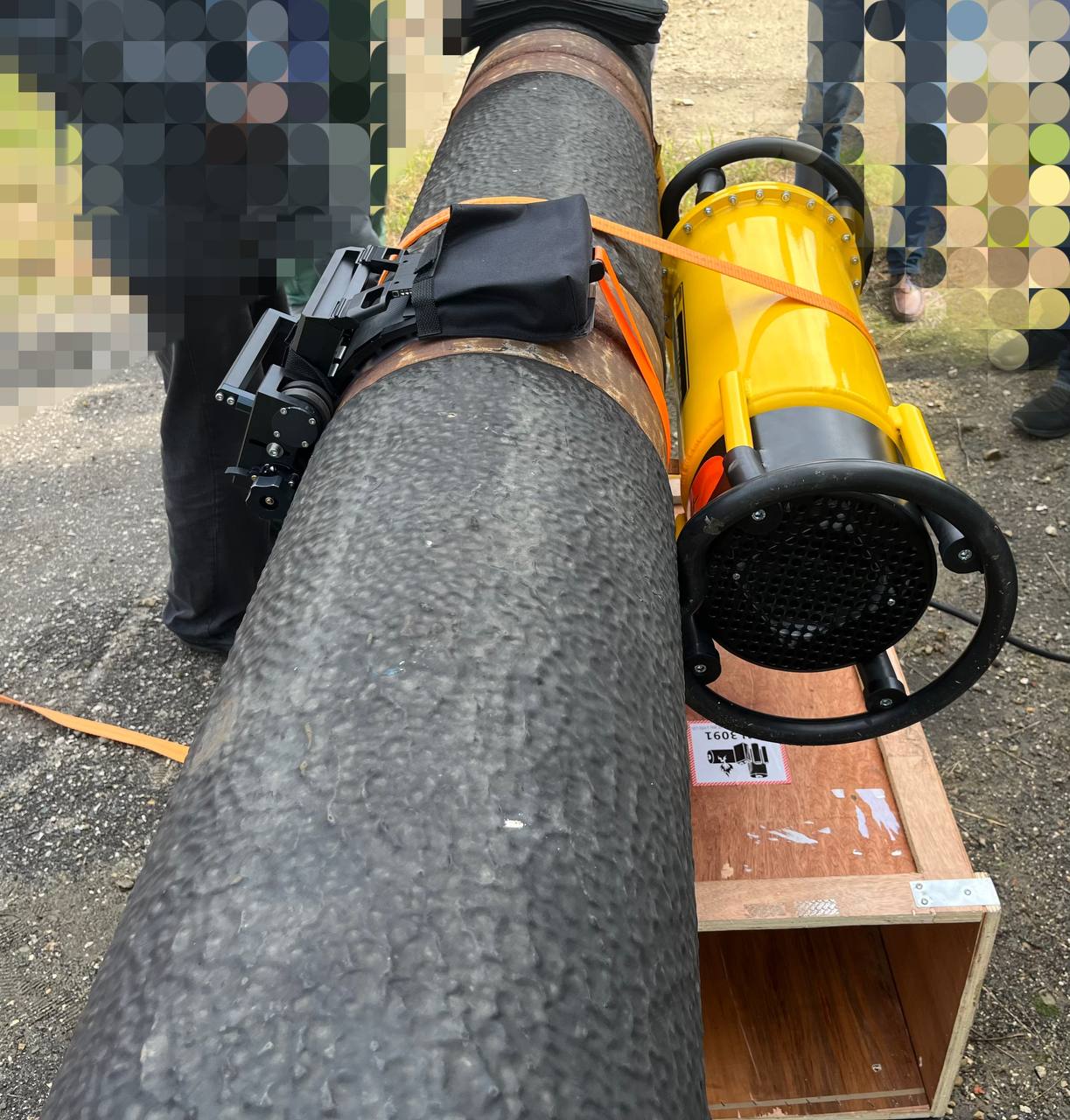

Разработанный для промышленного использования, КАРАТ РТС 1036 обеспечивает высочайшее качество изображения в жестких производственных условиях, позволяя при этом легко обнаруживать дефекты на трубных конструкциях. Изменяемый радиус позволяет получить четкие снимки на различных диаметрах.
Технические характеристики
| Характеристика | Значение |
|---|---|
|
Сенсор |
|
|
Сцинтиллятор |
GadOx (Gd2O2S) – оксисульфид гадолиния |
|
Технология фотодиодной матрицы |
TFT на основе α-Si (аморфного кремния) |
|
Размер пикселя, мкм |
140 |
|
Размер матрицы изображения, пикселей |
768×2560 |
|
Размер зоны контроля, мм |
107х358 |
|
Разрядность |
16 бит |
|
Получение снимка и время передачи, с |
<4 |
|
Сетевой интерфейс |
Проводной Gigabit / WIFI (2.4G, 5G) и беспроводной |
|
Электропитание |
|
|
Источник питания
(беспроводной или проводной) |
Питание от аккумуляторной батареи
(до 4 часов работы от одной батареи, в комплекте 3 батареи) |
|
Размеры (ДхШхВ), мм |
550х158х28 |
|
Вес, кг |
2,3 |
|
Условия эксплуатации |
|
|
Защита от влаги и пыли |
IP67 |
|
Рабочая температура |
От 0 ℃ до 45 ℃
(от -20 ℃ до 45 ℃ при работе от внешней батареи) |
|
Влажность |
от 30 до 85% относительной влажности (без образования конденсата) |
Особенности гибкого детектора
- Отсутствие искажений изображения на цилиндрических поверхностях
- Высокое разрешение и качество изображения
- Прочный корпус со степенью защиты IP67
- Беспроводной и проводной режим работы
- Работа с рентгеновскими аппаратами и источниками гамма-излучения
- Меньший вес по сравнению со стандартными ППД
- Высокоскоростная передача данных по интерфейсу как по проводному соединению (Gigabit Ethernet), так и беспроводному (Wi-Fi)
- Сокращение затрат на расходные материалы (рентгенпленку и химические реагенты для ее обработки), вспомогательное оборудование (проявочные машины и аксессуары для сушки и хранения пленки)
- Увеличение производительности контроля
- Автоматизация, уменьшение ручного труда, простой монтаж оборудования
- Архивирование результата в цифровом виде без потери информации
- Возможность просмотра и расшифровки изображений контролируемых объектов.
Программное обеспечение (ПО) X-Vizor, поставляемое вместе с комплексом, предназначено для получения радиографических изображений с плоскопанельных детекторов, обработки полученного изображения цифровыми фильтрами, измерений на изображении линейных размеров и интенсивности, заполнения протокола контроля, архивирования изображений и результатов контроля в базе данных, взаимодействия с внешним оборудованием.
Актуальная версия X-Vizor позволяет выполнять поиск и классификацию дефектов, а также оформлять протоколы в соответствии с действующими нормативно-техническими документами:
- ГОСТ 23055-78;
- ГОСТ 7512-82;
- СТО Газпром 2.2-4-083-2006;
- РД Транснефть 25.160.10-КТН-016-15 и др.
- РД 153-34.1-003-01.
Преимущества гибкого детектора

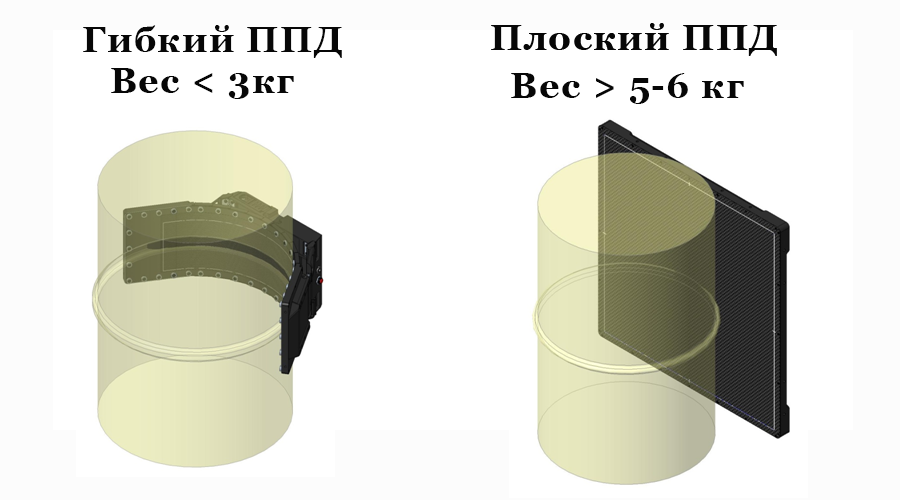

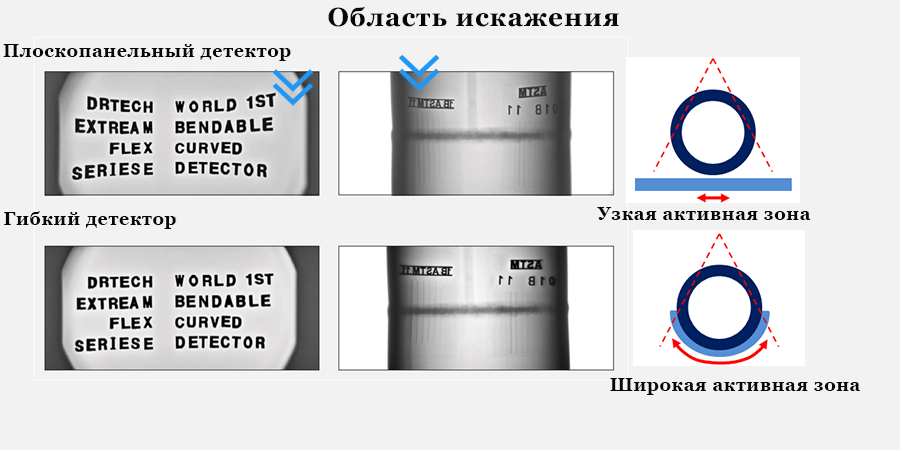

Ниже наглядно показано, что использование гибкого детектора позволяет увеличить активную зону при контроле цилиндрических поверхностей.
Также стоит отметить меньший вес гибкого детектора по сравнению с классическими ППД.
Комплектация:
- Плоскопанельный детектор;
- Адаптер питания;
- Система архивирования и улучшения изображения X-Vizor, включая аппаратные средства (компьютер с двумя мониторами) и программное обеспечение;
- батарея с зарядным устройством для детектора;
- Защитный кожух с системой крепления к трубопроводам для детектора;
- Транспортировочный кейс;
