КАРАТ РТС 2430
- Модельный ряд: Цифровая радиография
Комплекс цифровой радиографии КАРАТ РТС 2430 рентгеновского излучения предназначен для получения цифрового рентгеновского изображения для использования в составе промышленных рентгеновских систем неразрушающего контроля (для приема рентгеновского излучения, прошедшего через тестируемый объект, преобразования рентгеновского излучения в цифровое видеоизображение, воспроизводимое на дисплее персонального компьютера).

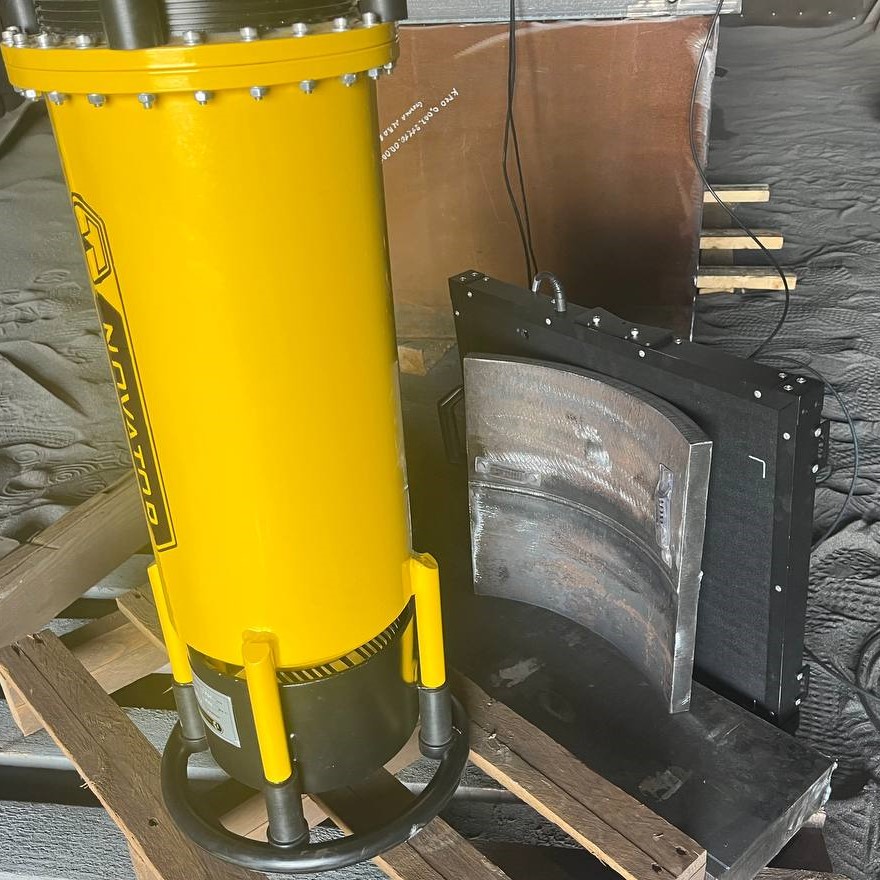

Позволяет контролировать качество сварных соединений и литых деталей, радиационной толщиной от 1 до 100 мм по стали при использовании импульсных рентгеновских аппаратов, аппаратов постоянного потенциала с напряжением до 450 кВ, гамма-источников.
Технические характеристики
| Характеристика | Значение |
|---|---|
|
Сенсор |
|
|
Сцинтиллятор |
Оксид-сульфид гадолиния |
|
Размер пикселя, мкм |
76 |
|
Размер матрицы изображения, пикселей |
3072х3840 |
|
Размер зоны контроля, мм |
233х291 |
|
Разрядность |
16 бит |
|
Получение снимка и время передачи, с |
<4 |
|
Сетевой интерфейс |
Проводной Gigabit / WIFI (2.4G, 5G) |
|
Электропитание |
|
|
Источник питания
(беспроводной или проводной) |
Питание от аккумуляторной батареи
(7,4 В, 4000 мАч, до 8 часов работы)
Питание от адаптера питания с использованием интерфейса Tether
(XP Power / AHM85PS12 / DC12V 7.08A) |
|
Потребляемая мощность, Вт |
Макс. 24 |
|
Размеры (ДхШхВ), мм |
327 × 362 × 21,5 |
|
Вес, кг |
3,2 |
|
Условия эксплуатации |
|
|
Защита от влаги и пыли |
IP67 |
|
Рабочая температура |
От 0 ℃ до 45 ℃
(от -20 ℃ до 45 ℃ при работе от внешней батареи) |
|
Влажность |
от 30 до 85% относительной влажности (без образования конденсата) |
КАРАТ РТС 2430 служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.
Конструктивно комплекс цифровой радиографии состоит из матрицы датчиков‐сцинтилляторов на основе оксид-сульфид гадолиния (Gd2O2S:Tb), преобразующих рентгеновское излучение в световой оптический сигнал, фотодиодной матрицы на основе аморфного кремния, преобразующей оптический сигнал в электрический, и электронной схемы управления и обработки сигнала. В комплект поставки детектора входят: электронный модуль сопряжения с персональным компьютером по сетевому интерфейсу передачи данных, компакт‐диск с программным обеспечением, интерфейсный кабель. Принцип действия детектора заключается в следующем: под воздействием рентгеновского излучения, прошедшего от источника (рентгеновской трубки) через структуру тестируемого объекта, начинает светиться оксид-сульфид гадолиния (Gd2O2S:Tb) сцинтиллятора. Световой поток попадает на аморфную кремниевую фотодиодную матрицу, где происходит преобразование света в электрический ток. В дальнейшем ток поступает на тонкопленочные транзисторы, где пропорционально усиливается. Полученный сигнал конвертируется в цифровой, после чего переводится в видеоизображение, несущее информацию о внутренней структуре просвеченного объекта, которое выводится на монитор компьютера в режиме реального времени.
КАРАТ РТС 2430 обеспечивает:
- Чувствительность радиографического контроля по 1 классу в соответствии с ГОСТ 7512-82;
- Сокращение затрат на расходные материалы(рентгеновскую пленку и химические реагенты, для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для просушки и хранения пленки);
- Уменьшение времени проведения контроля, повышение оперативности и объективности контроля;
- Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования;
- Архивирование результата контроля в цифровом виде;
- Возможность просмотра и расшифровки изображений контролируемых объектов.
Комплектация:

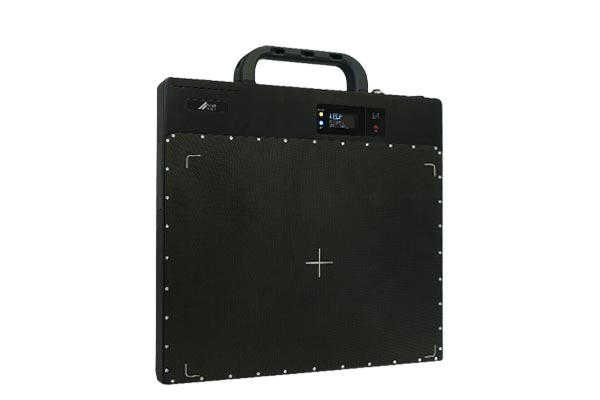

- Плоскопанельный детектор;
- Адаптер питания;
- Система архивирования и улучшения изображения X-Vizor;
- 2 батареи с зарядным устройством для детектора;
- Ноутбук;
- Защитный кожух с системой крепления к трубопроводам для детектора;
- Транспортировочный кейс;
- Ретранслятор Wi-Fi с аккумулятором и зарядным устройством.
