Полупериодный рентгеновский аппарат OSA-20LT
по запросу
Товар успешно добавлен в список предложений
Модельный ряд: Облегченные
- Время экспозиции 5 минут
- Угол раскрытия 40 x 60 º
- Напряжение на аноде трубки 50 – 200 кВ
- Проникающая способность 30 мм
- Вес 14 кг без ручек

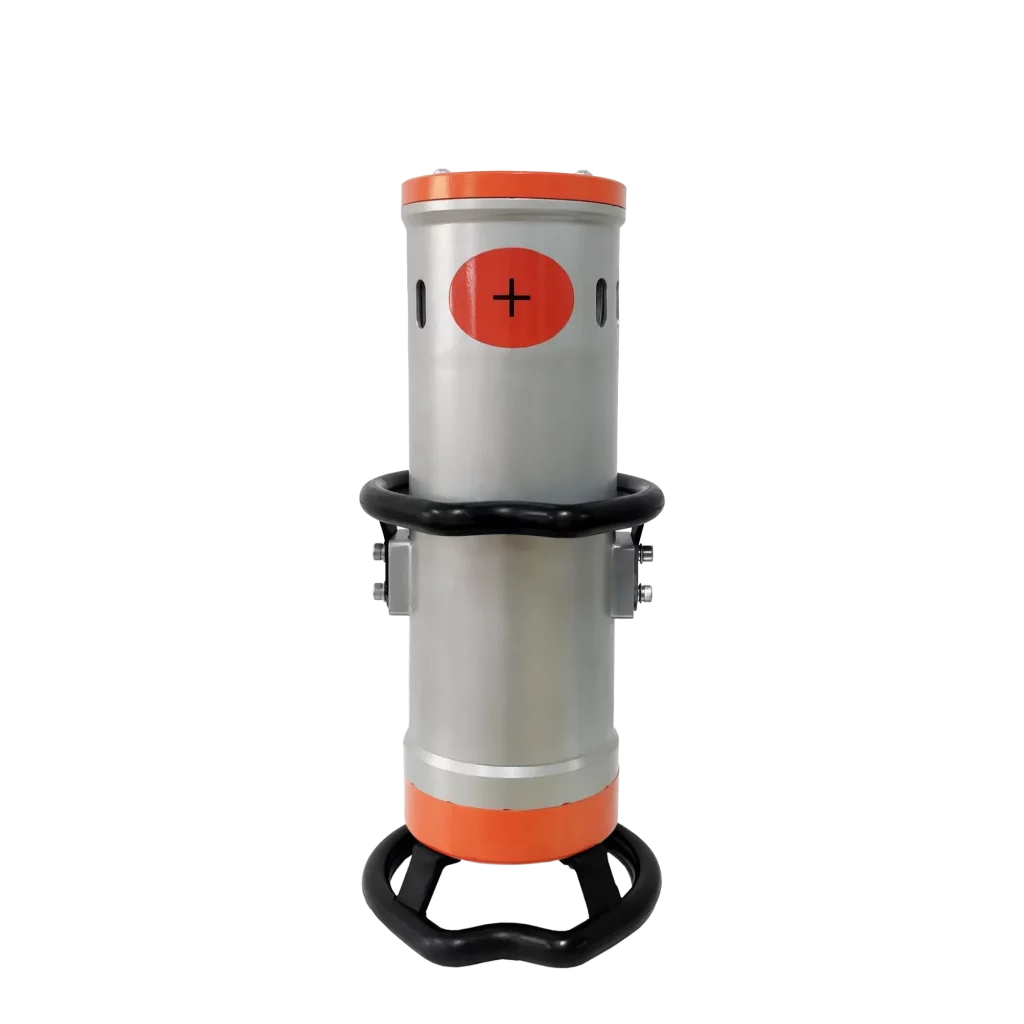

Рентгеновский генератор OSA-20LT выполняет качественный радиографический контроль в различных сферах промышленности.
Аппараты OSA имеют целый ряд преимуществ, среди которых можно отметить возможность экспонирования таких объектов как: кольцевые соединения, захлесты, фланцы, отводы, тройники, продольные швы резервуаров не только в классической проекции, но и на эллипс.
В линейном ряде LT модель рентгеновского аппарата OSA-20LT является самым легким и эргономичным решением среди других.
Высокой надежности рентгеновских аппаратов OSA удалось достичь благодаря использованию керамической рентгеновской трубки с широким углом излучения. Керамика выдерживает большие перепады температур, не подвержена влиянию агрессивных сред, стойка к коррозии. Система рентгеновского генератора оснащена принудительной воздушной системой охлаждения.
Технические характеристики
| Модель | 20LT |
|---|---|
|
Классификация трубки |
керамическая трубка |
|
Ток на аноде трубки, мА |
1 — 5 |
|
Изоляционный газ |
Элегаз SF6 |
|
Электропитание |
190 В ~ 260В постоянного тока (AC) |
|
Угол раскрытия, º |
40 х 60 |
|
Напряжение на аноде трубки, кВ |
50 – 200 |
|
Размер фокусного пятна, мм |
2,0 х 2,0 |
|
Время экспозиции, мин/ Цикл экспозиции |
0.1 – 5.0/ 1:1 |
|
Время задержки экспозиции, мин |
0 – 3 (шаг 0.1=6 секунд) |
|
Вес генератора, кг |
14 без ручек |
|
Габариты генератора, мм |
Ø230 х 520 |
|
Проникающая способность в Fe(мм) на пленку AGFA D7 с фокусным расстоянием 600 мм |
D7 = 30, F8 (NDT1200) ≥ 54 |
Преимущества рентгеновского генератора OSA-20LT
Эксплуатация
- Эффективная и стабильная работа в самых неблагоприятных погодных условиях
- Возможность работы рентгеновского оборудования с аккумуляторными батареями
- Инновационная конструкция (экспонирование в разных проекциях с помощью специальных ручек)
- Легкий вес рентгеновского генератора (серии L и LT)
Эксплуатация рентгеновского аппарата OSA-20LT должна проводиться при строгом соблюдении требований действующих санитарных правил (СанПин 2.6.1.3164-14) на промышленных объектах нефтяных, газовых, атомных, судостроительных и авиационных предприятиях, как в стационарных, так и в полевых условиях.
Для безопасной работы с рентгеновским оборудованием используйте лампы свето-звукового оповещения ИРИС 2.1 для предупреждения о проведении работ по радиографии.
Пульт для рентгеновских аппаратов серии OSA
- Универсальный для всех моделей генераторов OSA
- Источник питания переменного тока 190-250 В ± 10%, 50 Гц
- Функция автоматического прогрева
- Датчик открытой/закрытой двери
- Соответствие сертификатам CE и ISO 9001
- Уровень водо- и пыленепроницаемости IP45
- Калькулятор экспозиции для расчета РГК (опционально)
Для удобства в работе с рентгеновским оборудованием предлагается новое решение от нашей компании для оперативного подбора режима просвечивания – калькулятор экспозиций.
Переменные данные для получения снимка с плотностью D = 2.0: Напряжение (U, кВ), толщина просвечиваемого объекта (мм), фокусное расстояние (F, мм).
Если Вы работаете по другим стандартам или у вас есть особые требования к режимам экспонирования — мы готовы изготовить калькулятор под Ваше техническое задание.
- Габариты 290 × 165 × 300 мм
- Вес: 9 кг

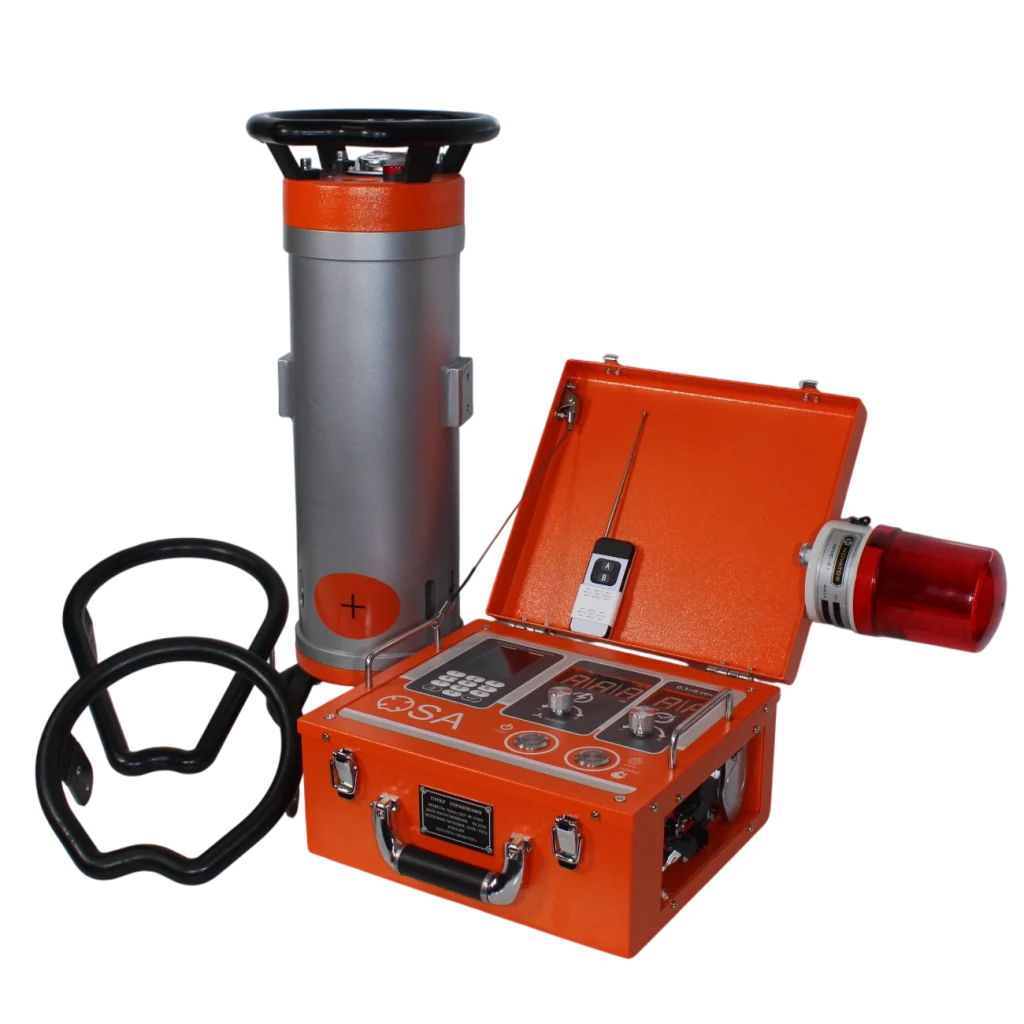

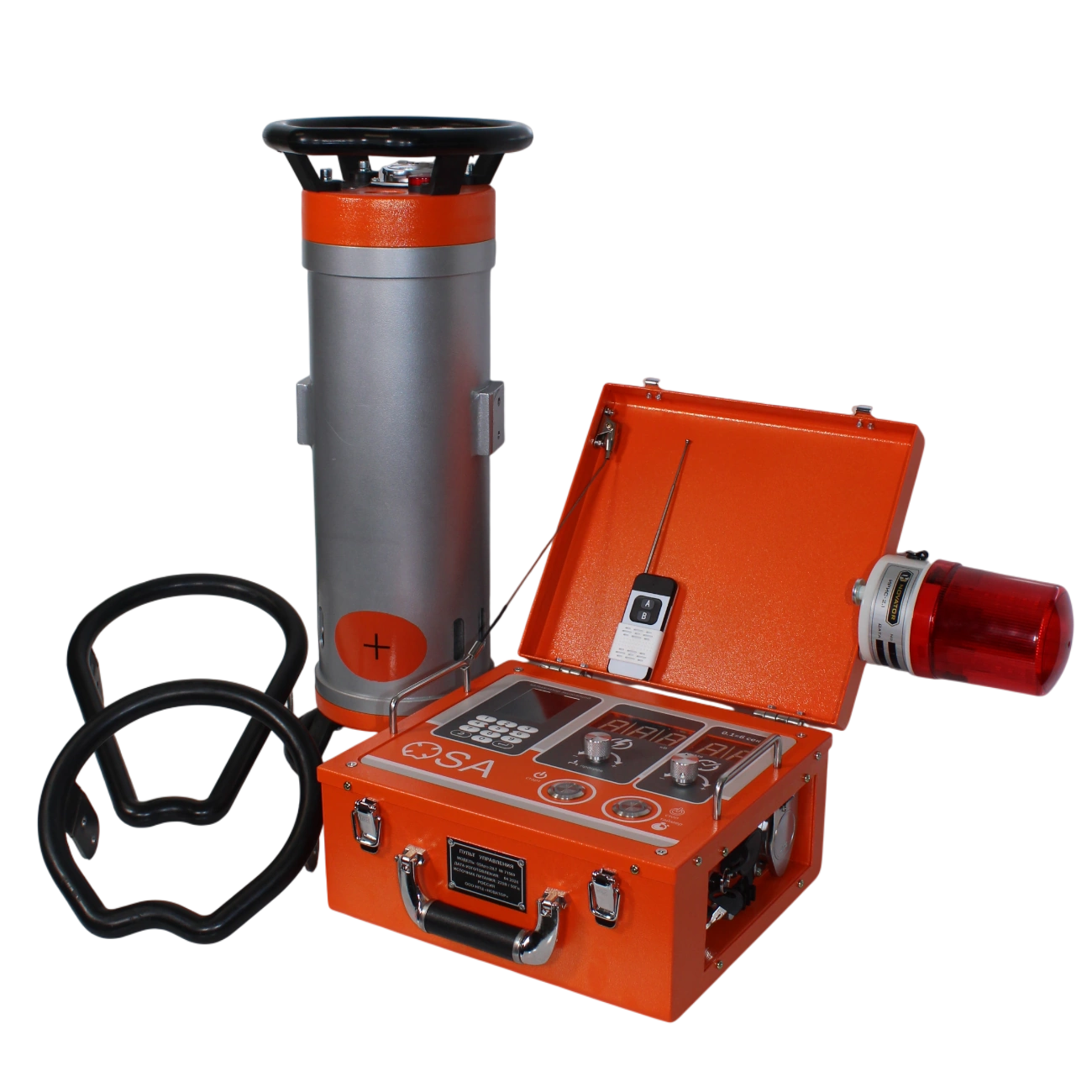

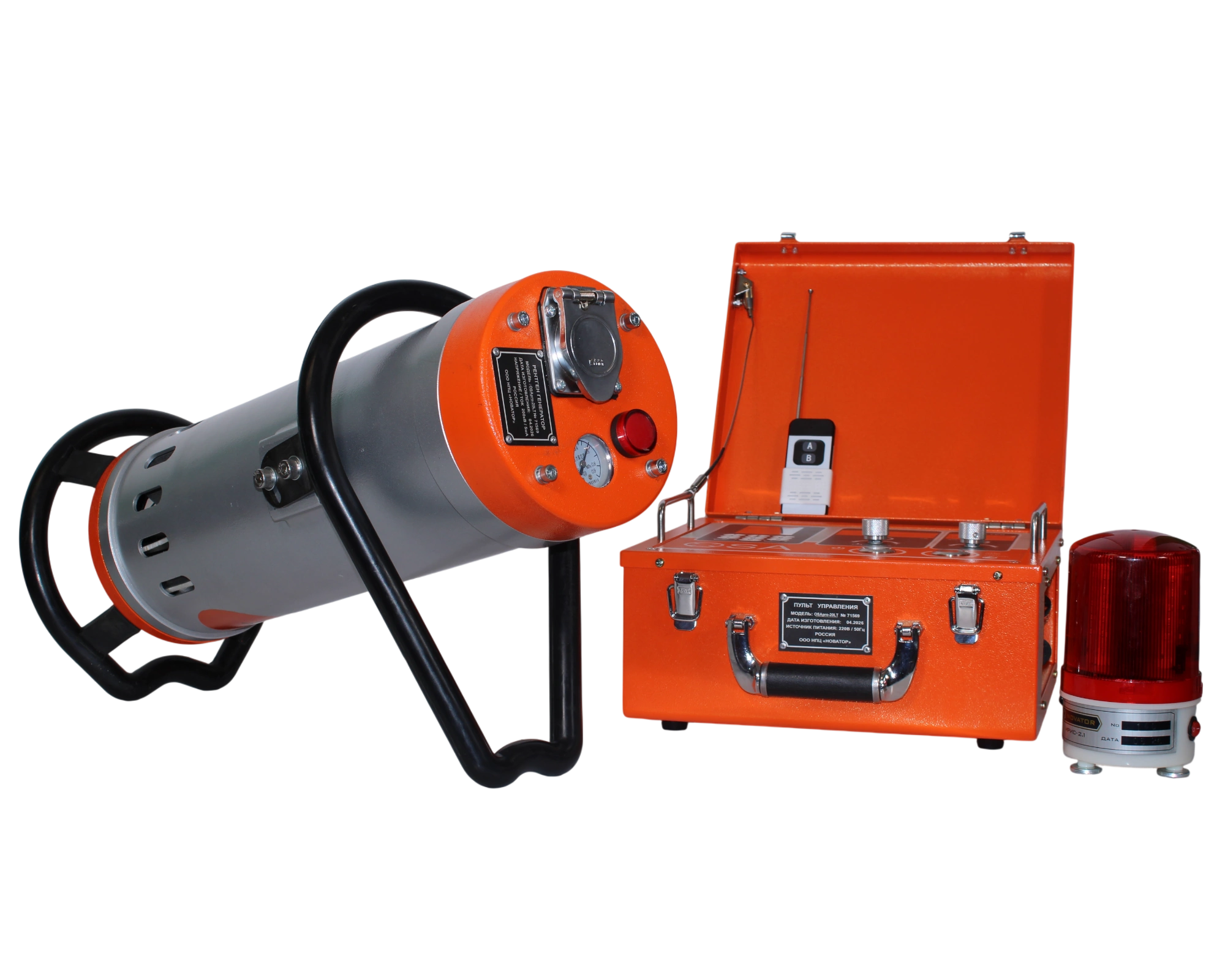

Комплектация
- Генератор рентгеновского излучения
- Пульт управления с встроенным калькулятором экспозиций + ПДУ с радиусом 50 м
- Силовой морозостойкий кабель 20 м
- Кабель электропитания 10 м
- Заземляющий провод 5 м
- Индикатор рентгеновского излучения ИРИС-2.1 со счетчиком Гейгера-Мюллера + зарядное устройство
- 2 транспортировочных кофра
- Кабель заземления + стальная пика
- Комплект ручек генератора из 4 штук
- Гарантийный талон (на 12 месяцев)
- Экспертное заключение (ранее СЭЗ)
- Паспорт
- Руководство по эксплуатации
*Возможна комплектация рентгеновского аппарата аккумуляторными батареями для автономной работы
Гарантийное и послегарантийное обслуживание аппаратов OSA. Подробнее.
Узнать больше
Если у вас возникли вопросы по оборудованию, которое представлено в нашем каталоге, нужна помощь в подборе аналога или консультация по вопросам в сфере радиографического контроля – обращайтесь, с радостью поможем!
