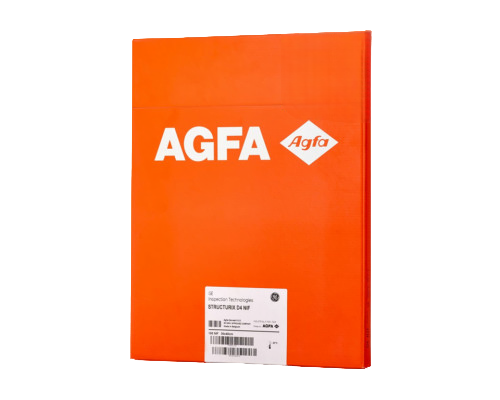

Рентгеновская пленка AGFA D4 NIF 30х40

Рентгеновская пленка AGFA Structurix D4 NIF 30х40 — это мелкозернистая пленка высокой контрастности, которая обладает средними показателями чувствительности к сканирующему излучению. Может применяться для выполнения задач по контролю объектов и продукции, требующей анализа по снимкам высокого качества.

Сферы применения

Пленка для рентгеновских снимков Agfa Structurix D4 подходит для проверки качества и контроля состояния объектов, изготовленных их видов металла низкой плотности. Позволяет получать контрольные снимки сварного шва, паянного и разнотолщинного элемента конструкций и объектов. С ее помощью также просвечивается продукция оборонных, атомных, аэрокосмических отраслей промышленности. Возможно использование для проверки состояния трубопроводов различного назначения.

Условия применения

Использование данной пленки может потребоваться в следующих условиях:

Если скоростные аналоги не подходят для обеспечения контроля с требуемым уровнем чувствительности.
Для работ по массовому контролю объектов критически важного значения. Высокая чувствительность и качество изображения при стоимости работы с расходным материалом делают пленку АГФА D4 одним из лучших вариантов.
При необходимости использования многопленочного метода исследования. Для качественного отображения на участках разной толщины возможно использование марки D4 с другими пленками AGFA, например, марки D7.
Если планируется использование рентгеновских аппаратов с постоянным потенциалом, работающим при напряжении не более 250 киловольт или с аналоговых аппаратов со схожей мощностью излучения, позволяющего выявить дефекты небольших размеров в тонких материалах.
Для оборудования, оснащенного ускорителем, позволяющего проводить исследование промышленных продуктов из сталей разной плотности, имеющих толщину не более 10 см. Мощность излучения влияет на градиент изображения.

Характеристики
Размеры (см x см)	30х40
Срок годности (месяцев)	36
Упаковка	NIF
Формат упаковки	Листы
Листов в упаковке	100
Сфера применения	Промышленная
Страна производства	Бельгия
Класс чувствительности	С3
Чувствительность	4-5
Средний фактор гранулярности (σD)	0.02
Фактор гранулярности (ручная проявка, D=2, σD)	0.023
Среднее отношение сигнал/шум (G/σD)	232
Отношение сигнал/шум (ручная проявка, D=2, G/σD)	232
Отношение сигнал/шум (автоматическая проявка, D=2, G/σD)	232
Средний коэффициент контрастности	5.4
Коэффициент контрастности G (ручная проявка, D=2)	4.6
Коэффициент контрастности G (ручная проявка, D=4)	8
Коэффициент контрастности G (автоматическая проявка, D=2)	4.7
Коэффициент контрастности G (автоматическая проявка, D=4)	9

Особенности

Рентген-пленка Agfa NDT D4 имеет несколько особенностей:

Возможность эффективного отображения объектов с разными диапазонами толщин.
Совместимость с рентгеновскими аппаратами и другими промышленными сканерами, способными обеспечивать достаточное излучение для пленки средней чувствительности.
При использовании пригодной к эксплуатации пленки появление искажений и бликов на снимках встречается крайне редко.
Лучше подходить для использования в полупериодных аппаратах, а также с устройствами с постоянным потенциалом.
Рентгенпленка АГФА D4 имеет хорошую защиту от внешних воздействий, устойчива к давлению, повреждению, химическим реакциям, вредящим качеству пленки, а также имеет антистатическую защиту.
Быстрая и удобная обработка возможна как с использованием ручной технологии, так и с применением проявочных аппаратов.

Меры предосторожности

Радиографическая пленка должна храниться в заводской упаковке, вдали от источников тепла, включая прямые солнечные лучи и мощные осветительные приборы. Не допускается вскрытие упаковки, доставленной из холодных помещений, до полного отогревания при температуре выше 4 градусов Цельсия.

Форматы и виды упаковок

NIF – это упаковка для рентгеновской пленки, благодаря которой рентген-пленка помещается в конверт из фольги, не допускающий попадания света на нее. Прокладки в данном варианте упаковки не используются.

Упаковка NIF является наиболее бюджетным и в то же время не совсем надежным вариантом, как защитные упаковки других видов. Это обусловлено тем, что сохраняется возможность нанесения определенных повреждений пленки при ее погружении в конверт.

Обычно в таком варианте рентгенпленка упаковывается по 100 листов. Экспонируется в перегружаемых кассетах, которые не имеют экрана из свинца.

Формат 30х40 см — это один из самый больших размеров листовой рентгеновской пленки, которая используется в радиографическом промышленном контроле. Значительные геометрические параметры обеспечивают высокую степень детализации, что позволяет более детально изучить микроструктуру сварных сборных конструкций, элементов инженерно-технических коммуникаций и других технологических объектов. Большой размер листовой данной рентгенпленки позволяет разделять ее на оптимальные для работы фрагменты. Поставка радиографической пленки 30х40 осуществляется в картонных коробах по 100 листов в одной упаковке.
