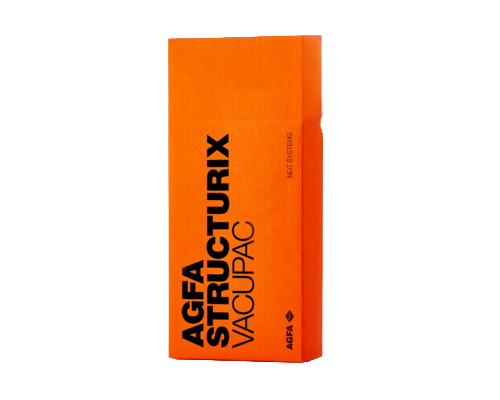

Рентгеновская пленка AGFA D4 Pb Vac 10х24
Рентгеновская пленка AGFA Structurix D4 Pb Vac 10х24 — это мелкозернистая пленка высокой контрастности, которая обладает средними показателями чувствительности к сканирующему излучению. Может применяться для выполнения задач по контролю объектов и продукции, требующей анализа по снимкам высокого качества.
Сферы применения
Пленка для рентгеновских снимков Agfa Structurix D4 подходит для проверки качества и контроля состояния объектов, изготовленных их видов металла низкой плотности. Позволяет получать контрольные снимки сварного шва, паянного и разнотолщинного элемента конструкций и объектов. С ее помощью также просвечивается продукция оборонных, атомных, аэрокосмических отраслей промышленности. Возможно использование для проверки состояния трубопроводов различного назначения.
Условия применения
Использование данной пленки может потребоваться в следующих условиях:
- Если скоростные аналоги не подходят для обеспечения контроля с требуемым уровнем чувствительности.
- Для работ по массовому контролю объектов критически важного значения. Высокая чувствительность и качество изображения при стоимости работы с расходным материалом делают пленку АГФА D4 одним из лучших вариантов.
- При необходимости использования многопленочного метода исследования. Для качественного отображения на участках разной толщины возможно использование марки D4 с другими пленками AGFA, например, марки D7.
- Если планируется использование рентгеновских аппаратов с постоянным потенциалом, работающим при напряжении не более 250 киловольт или с аналоговых аппаратов со схожей мощностью излучения, позволяющего выявить дефекты небольших размеров в тонких материалах.
- Для оборудования, оснащенного ускорителем, позволяющего проводить исследование промышленных продуктов из сталей разной плотности, имеющих толщину не более 10 см. Мощность излучения влияет на градиент изображения.
| Характеристики | |
|---|---|
|
Размеры (см x см) |
10х24 |
|
Срок годности (месяцев) |
36 |
|
Упаковка |
Pb VacuPac |
|
Формат упаковки |
Листы |
|
Листов в упаковке |
100 |
|
Сфера применения |
Промышленная |
|
Страна производства |
Бельгия |
|
Класс чувствительности |
С3 |
|
Чувствительность |
4-5 |
|
Средний фактор гранулярности (σD) |
0.02 |
|
Фактор гранулярности (ручная проявка, D=2, σD) |
0.02 |
|
Фактор гранулярности (автоматическая проявка, D=2, σD) |
0.023 |
|
Среднее отношение сигнал/шум (G/σD) |
232 |
|
Отношение сигнал/шум (ручная проявка, D=2, G/σD) |
232 |
|
Отношение сигнал/шум (автоматическая проявка, D=2, G/σD) |
232 |
|
Средний коэффициент контрастности |
5.4 |
|
Коэффициент контрастности G (ручная проявка, D=2) |
4.6 |
|
Коэффициент контрастности G (ручная проявка, D=4) |
8 |
|
Коэффициент контрастности G (автоматическая проявка, D=2) |
4.7 |
|
Коэффициент контрастности G (автоматическая проявка, D=4) |
9 |
Особенности
Рентген-пленка Agfa NDT D4 имеет несколько особенностей:
- Возможность эффективного отображения объектов с разными диапазонами толщин.
- Совместимость с рентгеновскими аппаратами и другими промышленными сканерами, способными обеспечивать достаточное излучение для пленки средней чувствительности.
- При использовании пригодной к эксплуатации пленки появление искажений и бликов на снимках встречается крайне редко.
- Лучше подходить для использования в полупериодных аппаратах, а также с устройствами с постоянным потенциалом.
- Рентгенпленка АГФА D4 имеет хорошую защиту от внешних воздействий, устойчива к давлению, повреждению, химическим реакциям, вредящим качеству пленки, а также имеет антистатическую защиту.
- Быстрая и удобная обработка возможна как с использованием ручной технологии, так и с применением проявочных аппаратов.
Меры предосторожности
Радиографическая пленка должна храниться в заводской упаковке, вдали от источников тепла, включая прямые солнечные лучи и мощные осветительные приборы. Не допускается вскрытие упаковки, доставленной из холодных помещений, до полного отогревания при температуре выше 4 градусов Цельсия.
Форматы и виды упаковок
Pb VacuPac – это упаковка для рентгеновской пленки, при которой листы рентген-пленки располагаются среди экранов из свинца толщиной 0,027мм и запаяны с применением вакуума в пакеты. Такие пакеты не позволяют проникать внутрь световым лучам, влаге и грязи. Это происходит благодаря особенному материалу, используемому даже в космических отраслях промышленности. Этот материал состоит из металлизированного полимера с распыленным на него алюминием.
В таком варианте полимер позволяет использовать рентгенпленку даже в помещениях с высоким уровнем загрязнения и влажности.
Данный вид упаковки является одним из самых надежных.
Формат 10х24 — это стандартный размер листовой промышленной рентгенпленки, которая используется в технологическом контроле скрытых повреждений и дефектов. Данное соотношение ширины и длины является оптимальным балансом между удобством использования, высокой разрешающей способностью и эффективностью визуального контроля. Рентгеновские карточки этого типоразмера поставляются в воздухонепроницаемых пластиковых коробках. Это позволяет защитить продукцию от негативных климатических и техногенных воздействий. В зависимости от марки радиографической пленки, количество листов в одной упаковке составляет от 50 до 100 штук.
