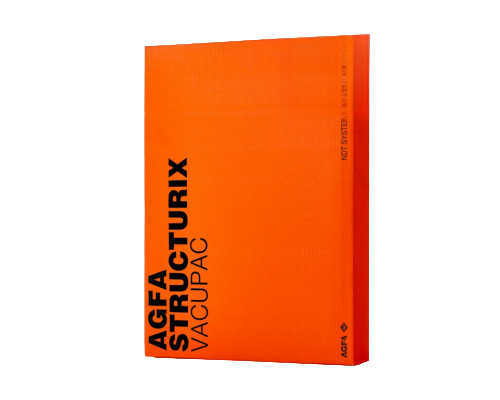

Рентгеновская пленка AGFA D7 Pb ETE 24×30
Рентгеновская пленка AGFA Structurix D7 Pb ETE 24х30 — это пленка, имеющая мелкозернистую структуру, делающую поверхность очень чувствительной к сканирующему излучению. Может применяться с гамма-лучами или для выполнения стандартного рентгена. Позволяет получить высококонтрастное изображение.
Сферы применения
Пленка для рентгеновских снимков Agfa Structurix D7 используется для контроля качества промышленной продукции, изготовленной из металла разной толщины или других материалов (резина, углепластик), а также элементов с армированной структурой. Подходит для сканирования объектов, имеющих сложное строение.
Возможности использования
Радиографическая пленка АГФА D7 может применяться в различных условиях:
- При невозможности использования скоростных аналогов (например, АГФА D8).
- Для работ с импульсной рентгеновской аппаратурой. Сниженная изучения и небольшое время экспозиции поможет продлить срок службы аппарата, так как чувствительности пленки хватает для получения контрастного изображения в данных условиях.
- Если планируется использование малоактивного источника излучения или слабого рентгеновского аппарата. Такая пленка позволит повысить производительность и качество контроля на малых производствах или при сканировании исключительно легких материалов (нетолстых металлов, стали средней и большой толщины).
- Для контроля объектов, материал которых имеет высокую плотность. В данном случае потребуется использование мощного рентгеновского аппарата или источника гамма-излучения, так как высокая плотность предполагает большую толщину изделия. Возможно уменьшение временных затрат при помощи свинцовых экранов.
- Если планируется контроль изделий при помощи многопленочных технологий. В данном случае требуется применение двух и более видов пленок с различными характеристиками. В случае с расходниками АГФА D7 возможно использование пленки с сочетаниями с другой продукцией бренда: маркой D5, D4.
| Характеристики | |
|---|---|
|
Размеры (см x см) |
24х30 |
|
Срок годности (месяцев) |
36 |
|
Упаковка |
Pb ETE |
|
Листов в упаковке |
100 |
|
Сфера применения |
Промышленная |
|
Страна производства |
Бельгия |
|
Класс чувствительности |
С5 |
|
Чувствительность |
10-12
|
|
Средний фактор гранулярности (σD) |
0.032 |
|
Фактор гранулярности (ручная проявка, D=2, σD) |
0.032 |
|
Фактор гранулярности (автоматическая проявка, D=2, σD) |
0.032 |
|
Среднее отношение сигнал/шум (G/σD) |
142 |
|
Отношение сигнал/шум (ручная проявка, D=2, G/σD) |
144 |
|
Отношение сигнал/шум (автоматическая проявка, D=2, G/σD) |
142 |
|
Средний коэффициент контрастности |
5.4 |
|
Коэффициент контрастности G (ручная проявка, D=2) |
4.6 |
|
Коэффициент контрастности G (ручная проявка, D=4) |
8 |
|
Коэффициент контрастности G (автоматическая проявка, D=2) |
4.5 |
|
Коэффициент контрастности G (автоматическая проявка, D=4) |
7.1 |
Соответствие стандартам
Рентгенпленка AGFA NDT D7 имеет сертификат Федерального института Германии, в котором проводились испытания и исследования данного материала. Согласно сертификации, AGFA D7 относится к классу C5 международного стандарта классификации пленок. По классификации Соединенных штатов данная пленка имеет класс II, по российским нормам подходит для работ, требующих использование пленки 1 класса чувствительности. По уровню контроля АГФА D7 имеет класс «В».
Особенности
Рентген-пленка Агфа Структурикс D7 имеет несколько отличительных особенностей:
- Хорошая чувствительность, подходящая для исследования объектов средней или большой толщины.
- Возможность использования без дополнительных экранов-усилителей (например, допустимых свинцовых).
- Совместимость с рентгенаппаратами разного типа, конфигурации и используемых технологий сканирования.
- Высокое качество материалов, позволяющее подавлять различные блики и дефекты.
- Фотослой, изготовленный с учетом сферы применения пленки, выдерживает механическое воздействие при транспортировке, установке в аппарат и не поддается вредоносным химическим процессам.
- Возможность обработки с применением ручной или аппаратной технологии проявления.
- Наличие антистатика в составе пленки.
Форматы и виды упаковок
Pb ETE – это упаковка рентгеновской пленки, в которой листы рентгенпленки размещаются между разделителями из свинца, а также помещаются в индивидуальный светонепропускаемый конверт. Каждый из них укладывается в короб из картона в количестве 100 штук. Продукция в такой упаковке предназначается для применения с высокими энергиями (более 100 кВ).
Удобство Pb ETE обусловлено отсутствием необходимости подготавливать рентген-пленку для эксплуатации в темной фотопомещении. Для работы необходимо просто достать конверт из короба и можно осуществлять неразрушающий контроль.
Материал в таком типе упаковки не уменьшают для получения других размеров.
Формат 24х30 — это размер рентгеновских пластин, назначение которых — промышленный радиографический контроль. Рентгенпленка 24х30 см обладает высокой чувствительностью и разрешением, что позволяет определить самые маленькие дефекты, также скрытые повреждения микроструктуры технологических объектов. Согласно требованиям ГОСТ 25847-83 допустимые погрешности ширины и длины составляют не более 1,0 мм, а радиуса скругления углов – 12 мм. Упаковывается рентгеновская пленка в специальные герметичные короба. В качестве дополнительной защиты каждый лист запаивается в отдельный пакет из фольги.
*Для уточнения цены обращайтесь к менеджеру!
Меры предосторожности
Радиографическая пленка должна храниться в заводской упаковке, вдали от источников тепла, включая прямые солнечные лучи и мощные осветительные приборы. Не допускается вскрытие упаковки, доставленной из холодных помещений, до полного отогревания при температуре выше 4 градусов Цельсия.
