Стрела-3М
- Модельный ряд: Рентгенографические кроулеры

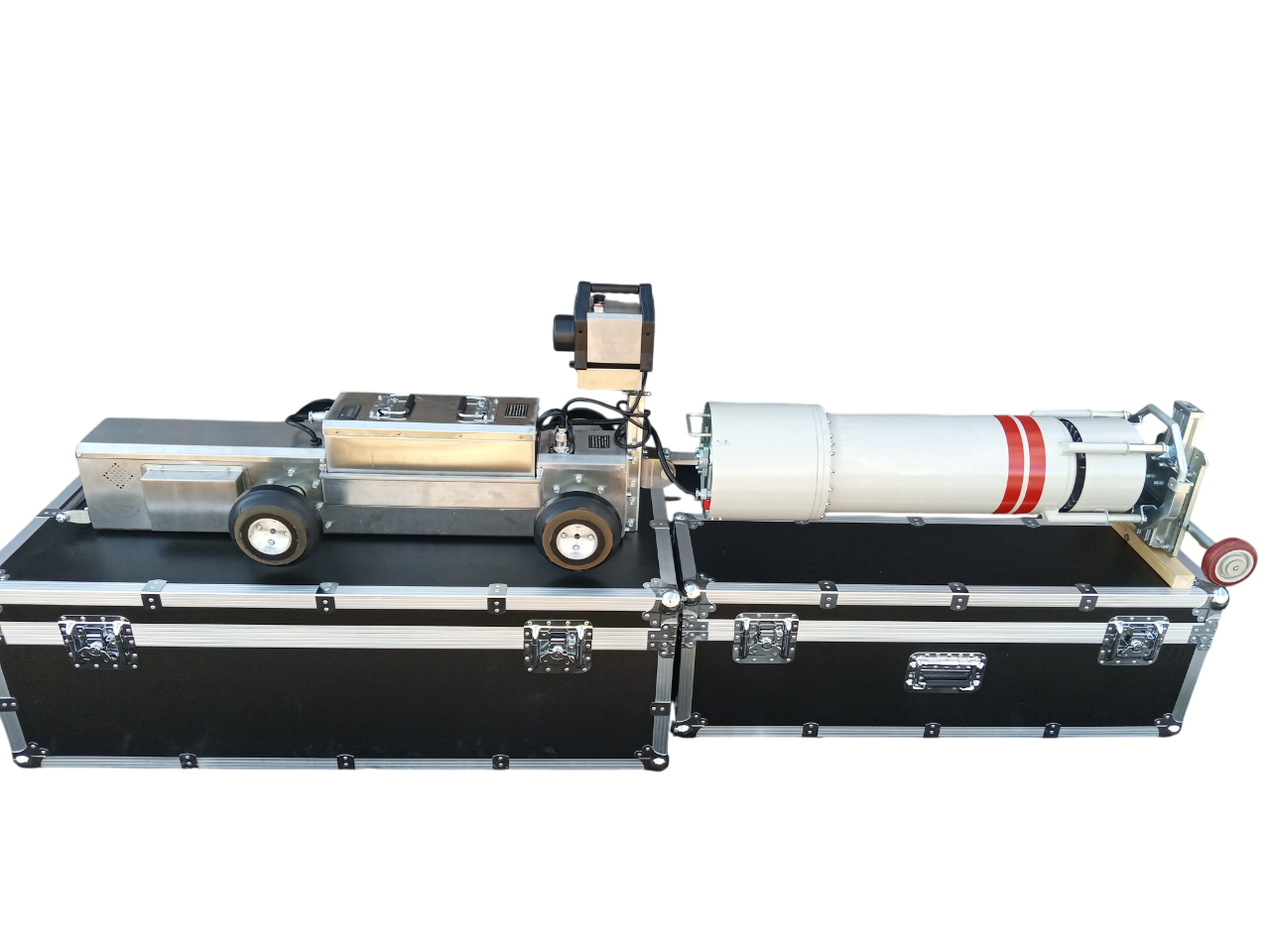

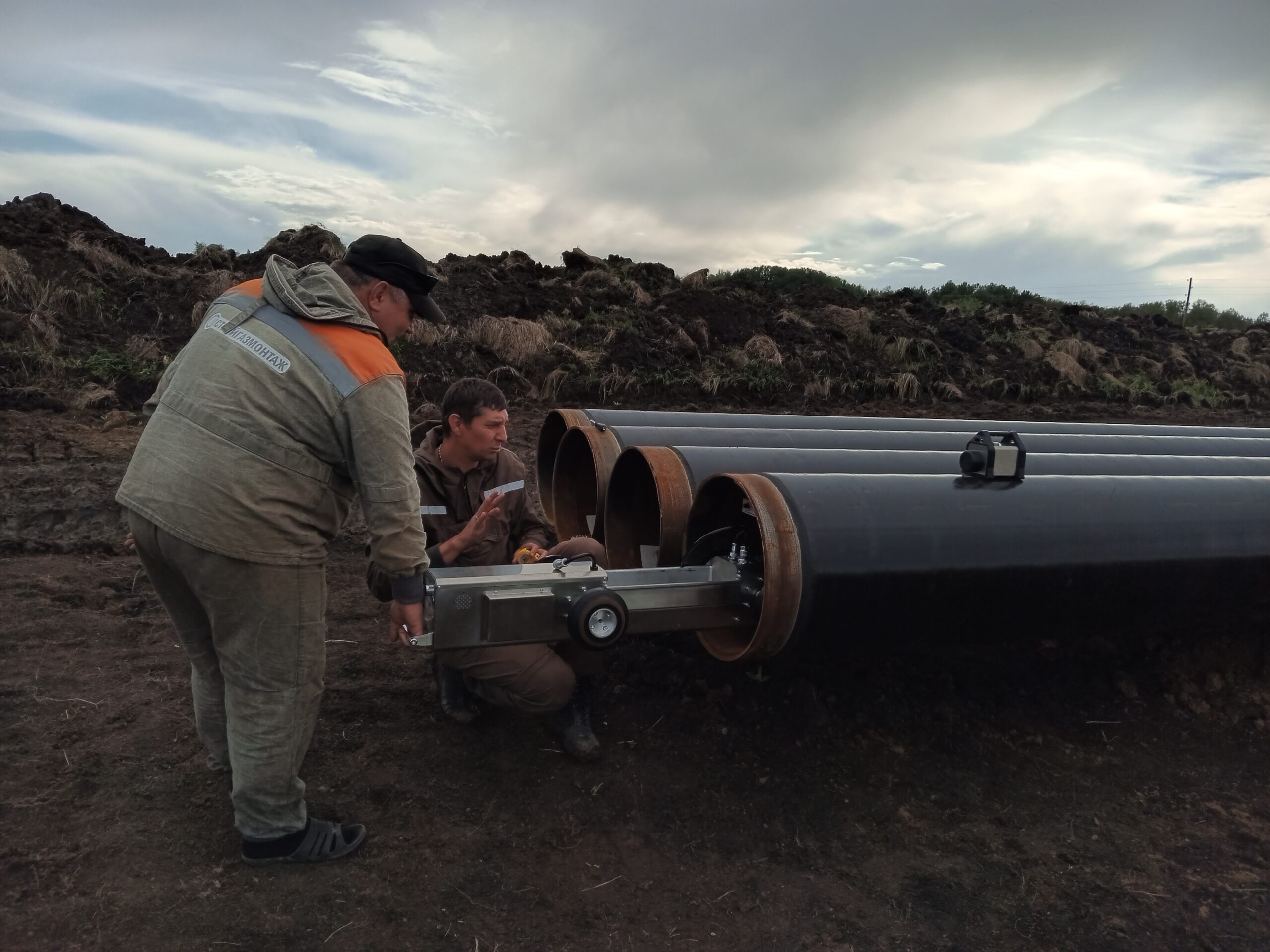

Рентгенографический кроулер Стрела-М предназначен для промышленной дефектоскопии сварных швов магистральных трубопроводов.
Данный кроулер:
- Построен по модульной схеме и состоит из 4-х колёсного шасси со встроенным электромотором и 2-х колёсной тележки для установки рентгеновского генератора.
- Комплектуется панорамным аппаратом и позволяет контролировать сварной шов целиком за одну экспозицию.
- Имеет дистанционное управление посредством магнитного излучателя – магнетопа (репера).
- Электропитание осуществляется от съёмной аккумуляторной батареи, установленной на шасси, что значительно облегчает установку кроулера на объект контроля.
- Шасси может иметь полный привод на все колёса.
- Наличие датчика воды защитит от повреждения оборудование и вернёт из опасной зоны !
- В случае выхода блока электроники из строя, специально встроенное реле вернёт кроулер к месту ввода в трубопровод !
Технические характеристики
| Модель | Стрела-3М |
|---|---|
|
Диаметры трубопровода D (мм) |
219÷426 |
|
Глубина проникновения по Fe при макс. мощности на расстоянии 600 мм / пленка D7 с экраном Pb 0,027 / 5 мин. (мм) |
20 |
|
Максимальная дальность (км) |
5 |
|
Скорость движения (м/мин) |
12 |
|
Колёсная формула 2WD |
6×2 |
|
Угол подъема (градус) |
15 |
|
Радиус поворота |
≥10D |
|
Источник питания |
АКБ 120В, 7Ач (Pb) |
|
Мощность (кВт) |
2,4 |
|
Рентгеновская труба (материал) |
стекло |
|
Выходное напряжение (кВ) |
100 ÷ 200 |
|
Сила тока на выходе (мА) |
5 |
|
Мощность рентгеновской трубки (Вт) |
1000 |
|
Панорамный поток излучения (градус) |
30 × 360 |
|
Размер фокального пятна (мм) |
1,0 × 2,5 |
|
Охлаждение воздушное |
вентилятор |
|
Величина давления изолирующего газа SF6 при температуре 20°С (МПа) |
0,35> |
|
Диапазон рабочих температур (°С) |
— 30 ÷ + 75 |
|
Степень пылевлагозащиты |
IP65 |
|
Вес (кг) |
|
|
Генератор рентгеновского
излучения с блоком управления |
21 |
|
Шасси |
18 |
|
АКБ |
9 |
|
Размер (мм) |
|
|
Генератор рентгеновского
излучения с блоком управления |
Ø 235 × 995 |
|
Шасси |
1065×190×182 |
|
Мощность электродвигателя (Вт) |
400 |
|
Система управления |
Дистанционная |
|
Система позиционирования |
Магнитная |
|
Точность позиционирования (мм) |
±3 |
|
Максимальная величина проникновения магнитного поля по стали, (мм)* |
17
|
|
*Ограничение эксплуатации Кроулера связанное с потерей управления |
|
Комплектация
| № | Наименование | Количество |
|---|---|---|
|
1. |
Источник рентгеновского излучения 200 кВ, 5 мА |
1 шт. |
|
2. |
Шасси 2WD |
1 шт. |
|
3. |
Кабель соединительный: источник-Шасси |
2 шт. |
|
4. |
Блок аккумуляторных батарей 120 В, 7 Ач |
1 шт. |
|
5. |
Зарядное устройство для АКБ |
1 шт. |
|
6. |
Магнетоп – магнитный передатчик |
1 шт. |
|
7. |
Зарядное устройство для Магнетопа |
1 шт. |
|
8. |
Магнитный приёмник |
1 шт. |
|
9. |
Штанги магнитного приёмника |
3 шт. |
|
10. |
Комплект для Шасси из 4-х полуосей для труб диаметра 273 мм |
1 комплект |
|
11. |
Комплект для Шасси из 4-х полуосей для труб диаметра 355 мм |
1 комплект |
|
12. |
Комплект для Шасси из 4-х полуосей для труб диаметра 406 мм |
1 комплект |
|
13. |
Ось для тележки генератора для труб диаметра 219 мм |
1 шт. |
|
14. |
Ось для тележки генератора для труб диаметра 273 мм |
1 шт. |
|
15. |
Ось для тележки генератора для труб диаметра 355 мм |
1 шт. |
|
16. |
Ось для тележки генератора для труб диаметра 406 мм |
1 шт. |
|
17. |
Комплект из 2-х запасных колёс для тележки рентгеновского генератора |
1 комплект |
|
18. |
Комплект из 4-х запасных колёс для Шасси |
1 комплект |
|
19. |
Индикатор рентгеновского излучения ИРИС-2.1 со счетчиком Гейгера-Мюллера |
1 шт. |
|
20. |
Транспортный кофр |
4 шт. |
|
21. |
Паспорт |
1 шт. |
|
22. |
Руководство по эксплуатации |
1 шт. |
|
23. |
Гарантийный талон (12 месяцев) |
1 шт. |
|
24. |
Экспертное заключение (ранее СЭЗ) |
1 шт. |
