Денситометр и Негатоскоп

Денситометр — это устройство для измерения оптической плотности (плотности почернения) рентгеновских снимков. Он представляет собой компактный прибор с выносным измерительным щупом (зондом). Светочувствительный датчик прикладывают к рентгеновской плёнке, и на цифровом индикаторе денситометра отображается результат измерения оптической плотности. Чем больше света проходит через снимок и воздействует на измерительный щуп, тем ниже плотность. Денситометр может быть встроен в корпус прибора негатоскопа, но чаще всего он поставляется в виде отдельного устройства.

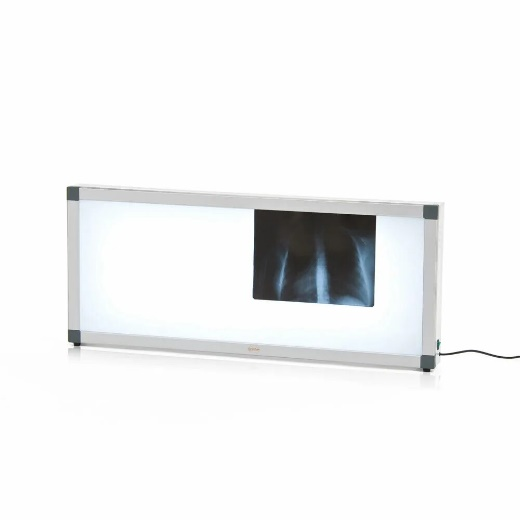

Негатоскоп — прибор для визуального осмотра и расшифровки проявленной рентгеновской плёнки. Представляет собой фонарь с регулятором, позволяющим увеличивать и уменьшать требуемый уровень яркости. Сам источник света (лампа) закрывается рассеивающим или матовым стеклом для равномерного освещения всей поверхности.

На стекле располагается сухая проявленная рентгеновская плёнка.

Многие модели негатоскопов оборудованы ножной педалью, позволяющей управлять источником света без отрыва от анализа снимков.

Теперь вернемся к Денситометрам. При выборе денситометра нужно учитывать несколько параметров:

• Тип измерений. Необходимо определить, какие параметры (оптическая плотность, толщина, состав) нужно измерять.
• Точность.Нужно выбрать прибор с требуемой точностью измерений.
• Диапазон измерений. Следует убедиться, что прибор охватывает необходимый диапазон значений.
• Портативность.Если работы ведутся в полевых условиях, предпочтительны компактные модели.
• Интерфейсы.Для автоматизации и глубокого анализа данных можно выбрать прибор с интерфейсами (USB, RS-232).
• Бюджет.Нужно сравнить цены и выбрать оптимальное соотношение цены и функциональности.

Также при выборе денситометра стоит обратить внимание на тип прибора. Бывают ручные, стационарные или портативные модели. И здесь тоже крайне важно понимать задачи, для которых будет использоваться ваш денситометр.

При выборе Негатоскопа нужно учитывать яркость, размер экрана, тип негатоскопа и наличие дополнительных функций:

Яркость. Яркость подсветки должна соответствовать оптической плотности снимков, для расшифровки которых используется негатоскоп. Чем выше яркость, тем выше информативность расшифровки снимков — большая яркость позволяет увидеть больше мелких дефектов, особенно при работе с трещинами. Равномерность подсветки гарантирует, что все участки снимка будут освещены одинаково, что критически важно для точной диагностики. Если яркость на экране будет различаться, участки плёнки будут неравномерно подсвечены, из-за чего можно пропустить дефект. Плавная регулировка яркости позволяет исследовать проявленные дефекты на снимках различной плотности. Например, негатоскоп с яркостью 150 000 кд/м² позволяет просматривать снимки с оптической плотностью 3 Б, но для просмотра плёнки с плотностью 1,5 Б яркость можно уменьшить.

Размер. Размер просмотрового окна должен подходить под формат плёнки, с которой предстоит работать. В противном случае плёнка не поместится на экране или будет настолько мала, что не будет полностью перекрывать освещённое поле. Форма смотрового окна негатоскопа прямоугольная, но есть модели с круглым окном, которые позволяют анализировать выбранную область без подсвечивания всего элемента.

Тип. Выбор типа негатоскопа зависит от задач и потребностей предприятия:

• Однокадровый — предназначен для анализа одного снимка определённого размера.
• Двухкадровый — позволяет просматривать два снимка одновременно, что удобно, например, при сравнительной оценке объекта контроля, до и после ремонта сварного участка или отливки. Модели могут быть оснащены переключателями для покадрового просмотра.
• Трёхкадровый — позволяет просматривать одновременно три снимка с покадровым включением.
• Четырёхкадровый — даёт возможность изучения до четырёх изображений одновременно.

Дополнительные функции. Некоторые модели негатоскопов оборудованы специальными шторками — с их помощью можно фрагментировать и более детально изучить подсвеченную часть изображения. При этом неиспользуемая часть снимка остаётся в тени, что даёт возможность сосредоточиться на конкретном участке контроля.

Денситометр и негатоскоп в промышленной радиографии строго необходимы. На этапе расшифровки радиографических снимков эти приборы входят в состав основного оборудования любого дефектоскописта.
