Калькулятор экспозиции
Программный инструмент, калькулятор экспозиции помогает рассчитать оптимальные параметры рентгеновской съемки неразрушающего контроля материалов. Его задача – обеспечить качественное изображение при минимальной дозе облучения. Калькулятор определяет и учитывает ключевые параметры экспозиции:
Время экспозиции (секунды или минуты)
Напряжение (кВ) на рентгеновской трубке, влияющее на проникающую способность
Расстояние “фокус — пленка” (FFD, мм) – дистанция между фокусом рентгеновской трубки и детектором (пленкой)
Толщина объекта контроля
Марка и тип рентгеновской пленки
Оптическая плотность
Кроме вышеперечисленных параметров, при работе с калькулятором экспозиции всегда принимаются во внимание: модель и характеристики самого рентгеновского аппарата (его мощность, диапазон кВ и мА), тип излучателя (направленный или панорамный) и условия съемки (использование усиливающих экранов, металлических или флуоресцентных).
Алгоритм работы состоит из следующих действий, как пример — калькулятор предназначен для определения оптимального времени экспозиции для получения оптической плотности 2 или 3. Работы ведутся при выполнении следующих условий:
1) Объект контроля – изделие из стальных сплавов
2) Применяемая радиографическая пленка Agfa D7
3) Используемые защитные экраны РВ 0.0 3
4) Проявитель – D7 (при работе с пленкой)

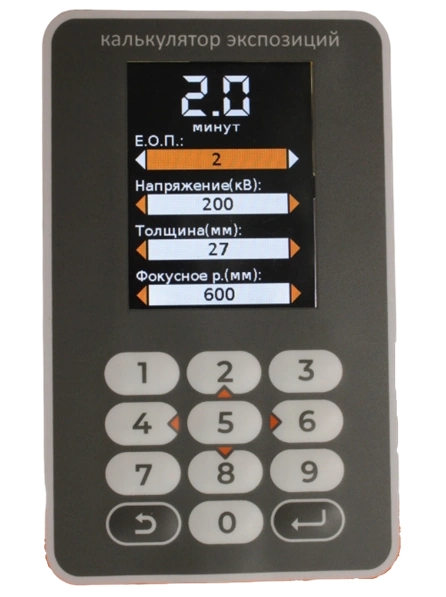

На дисплее устанавливается режим ЕОП (плотность) и требуемая оптическая плотность (2 или 3).
Так же вручную выставляется на дисплее значение напряжения, величина толщины контролируемого участка и фокусное расстояние.
В течение проведения данных операций, значение времени экспозиции на калькуляторе будет постоянно меняться — в зависимости от задаваемых параметров напряжения, толщины и расстояния. И только при завершении ввода всех трех значений оператор получит окончательную величину времени, в минутах, при неизменной оптической плотности.
Какие преимущества дает нам калькулятор экспозиции?
Сокращение числа пробных снимков.
Благодаря точным расчётам снижается необходимость делать несколько тестовых экспозиций для подбора оптимальных параметров — это экономит плёнку, время и ресурс оборудования. Ведь всем известно, что параметры экспозиции подбираются опытным путем.
Адаптация под разные условия и оборудование.
В калькуляторы заложены коэффициенты и справочные данные для разных материалов (сталь, алюминий и т. д.), типов источников излучения и плёнок, что позволяет использовать этот вспомогательный инструмент в разнообразных производственных ситуациях.
Простота использования для специалистов разного уровня.
Даже менее опытные дефектоскописты могут получать корректные параметры экспозиции, опираясь на встроенные методики и базы данных, а не только на личный опыт.
Соответствие нормативным требованиям.
Многие калькуляторы построены на базе формул и коэффициентов из действующих стандартов (ГОСТ), что помогает обеспечить соответствие процедуры контроля нормативной документации.
Таким образом, калькулятор экспозиции делает процесс радиографического контроля более предсказуемым, стандартизированным и экономичным.
